3WL1108-3BB32-5FM2-Z

THÔNG SỐ KỸ THUẬT MÁY CẮT 3WL1108-3BB32-5FM2-Z

Mã sản phẩm: 3WL1108-3BB32-5FM2-Z

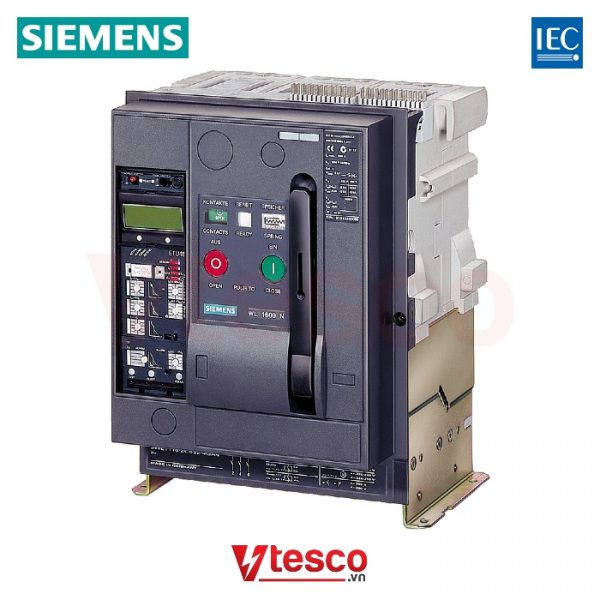

Tên sản phẩm: Máy cắt không khí ACB-3WL-3P-800A (Air Circuit Breaker)
Chức năng: Máy cắt ACB 3WL có chức năng đóng cắt, bảo vệ quá tải và ngắn mạch.
Thông số: Fixed-mounted circuit breaker 3-pole, size I, IEC In=800A to 690V, AC50/60Hz Icu=66kA at 500V rear connection horizontal Overcurrent release ETU 15 LI protection adjustable 0.5-1 in Motorized/manual operating mechanism with spring charging motor AC 50/60 Hz 110-127 V AC or 110-125 V DC Activation 50/60 Hz 110 V AC, 110 V DC With 1st auxiliary release Shunt release “F”, F1 50/60 Hz 110 V AC/110 V DC, 100% on-load factor With 2nd auxiliary release “R”, F3 Undervoltage, instant. 110-127 V AC, 110-125 V DC 2NO+2NC C22= Ready indicator K01= Automatic reset after tripping K07= Tripped signaling contact, 1 CO not possible with option F02 S33= Locking device Tension lever;
Xuất xứ: Czech Republic	Chứng từ: CO/CQ
Bảo hành: 12 tháng	Datasheet

TỔNG QUAN VỀ DÒNG MÁY CẮT KHÔNG KHÍ 3WL

ACB 3WL có số cực: Loại 3 cực – Loại 4 cực. Dòng điện (IN) từ 630A đến 6300A;

Kích thước: Có 3 kích thước tùy chọn theo yêu cầu lắp ráp;

Đóng cắt nạp bằng tay gạt hoặc đóng cắt tự động;

Dòng áp định mức Ue = 690V 50/60Hz, có thể lựa chọn sử dụng tại 415 VAC, 500 VAC, 1000 VAC VÀ 1150 VAC;

Dòng cắt Ics = Icu từ 55kA lên đến 150kA tại 415 VAC;

Sử dụng Trip Unit tùy chọn ETU: ETU 15B (LSI), ETU 25B (LSIG), ETU 45B (LSIN không màn hình, LSIN có màn hình, LSING), ETU 75B;

Trạng thái tiếp điểm cho model tiêu chuẩn : 2NO+2NC;

Tiêu chuẩn IEC / EN 60947-2, 60947-3;

Thao khảo thêm chi tiết các dòng 3WL – ACB Manual:

(Manual-ACB-3WL-SIEMENS-a)

(Manual-ACB-3WL-SIEMENS-b)

Phụ kiện của Máy cắt không khí ACB 3WL: Trip ETU, Cuộn đóng cuộn cắt (Closing Coil), Cuộn Shunt trip, Cuộn thấp áp UnderVoltage, Tiếp điểm phụ, Motor nạp, Khóa liên động Interlocking ,… Tùy vào Model ACB sẽ có phụ kiện đi kèm khác nhau, vui lòng liên hệ với chúng tôi để được tư vấn chính xác thiết bị mà bạn cần.
