5SY5104-7

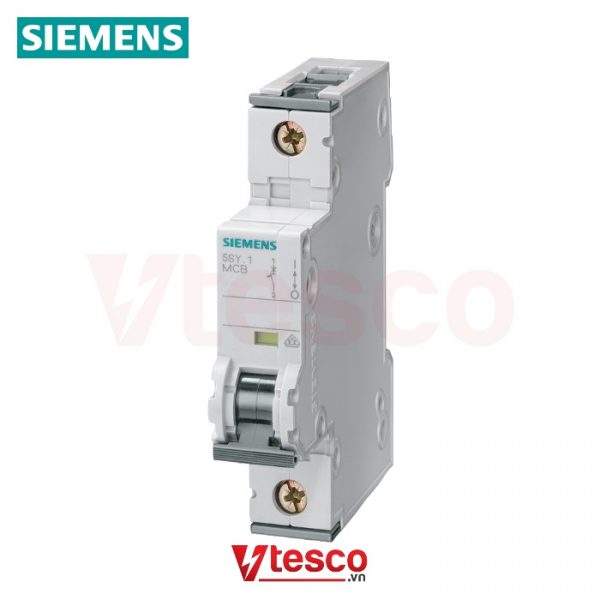

THÔNG SỐ KỸ THUẬT MCB 5SY5104-7

Mã sản phẩm: 5SY5104-7
Tên sản phẩm: Cầu dao/Áp tô mát – MCB (Miniature circuit breaker)
Chức năng: Bảo vệ ngắn mạch và quá tải
Dòng định mức (In): 4A	Số cực: 1P
Điện áp: 220 VDC, 230/400 V	Ngắn mạch (Icu): 10 kA
Trip class: C	Kích thước: D = 70mm
Xuất xứ: Germany	Chứng từ: CO/CQ
Bảo hành: 12 tháng	5SY5104-7 Datasheet

Phụ kiện của MCB 5SY5104-7: Tiếp điểm phụ 5ST3010

Tham khảo thêm bài viết: Cách chọn MCB Siemens từ A-Z

TỔNG QUAN VỀ MCB SIEMENS

KHÁI NIỆM CHUNG MCB

MCB (Miniature Circuit Breaker) là cầu dao tự động loại tép (hay át tô mát tép). MCB dùng để đóng ngắt mạch điện và bảo vệ các thiết bị điện trong các trường hợp dòng điện bị quá tải hoặc ngắn mạch. MCB được sử dụng như một sự thay thế cho cầu chì trong các hệ thống mạch điện. MCB thường có dòng cắt định mức và dòng cắt quá tải thấp (thông thường 63A/10kA). Siemens có các dòng MCB lên tới 125A/25kA.

CẤU TẠO CỦA MCB 5SY5104-7

MCB được cấu tạo bởi các bộ phận như: tiếp điểm, buồng dập hồ quang, cơ cấu truyền động cắt MCB, cơ cấu bảo vệ. Các chức năng của từng bộ phận như sau:

Tiếp điểm: MCB thường có cấu tạo hai cấp tiếp điểm (tiếp điểm chính và hồ quang) hoặc 3 tiếp điểm (tiếp điểm chính, tiếp điểm phụ, hồ quang). Hoạt động của tiếp điểm như sau: khi đóng mạch tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, cuối cùng là tiếp điểm chính. Còn khi ngắt mạch tiếp điểm chính mở trước, tiếp điểm phụ mở sau và cuối cùng là hồ quang điện.

Hộp dập hồ quang: kiểu nửa kín được đặt trong vỏ kín của MCB và có lỗ thoát khí. Hộp dập quang có nhiều tấm thép xếp thành lưới ngăn thành nhiều đoạn khác nhau để tạo thuận lợi cho việc dập tắt hồ quang.

Cơ cấu truyền động cắt MCB: có 2 cách truyền động cắt MCB (bằng tay và bằng cơ điện). Đối với truyền động cắt điều khiển bằng tay được thực hiện với các MCB có dòng điện định mức không lớn.

Cơ cấu bảo vệ: cơ cấu bảo vệ có tác dụng để bảo vệ thiết bị điện không bị quá tải và ngắn mạch.

PHÂN LOẠI CỦA MCB

MCB được chia thành nhiều loại khác nhau, tùy thuộc vào đặc điểm cấu tạo, hình dạng, kích thước, dòng ngắn mạch, số pha…mà ta sẽ có các cách phân chia khác nhau. Ở đây đưa ra một số loại như sau:

• Phân loại theo số pha/cực: có các loại 1P, 2P, 3P, 4P.
• Phân loại theo dòng ngắn mạch: 4.5kA, 6kA, 10kA, 15kA, 25kA. Phổ biến nhất là MCB 4.5kA và 6kA
• Phân loại theo đường cong đặc tính của tải: B, C, D, K, Z,…Phổ biến nhất là MCB có đặc tính C

Bạn có thể truy cập vào danh mục MCB chính hãng SIEMENS để chọn sản phẩm phù hợp và gửi chúng tôi báo giá.
